Sc Apc Upc

30+ leta

Naša tovarna je bila ustanovljena leta 1992, najprej smo začeli s koaksialnim kablom, ki je bil eden največjih proizvajalcev v mestu Lin'an. Leta 2001 smo se začeli osredotočati na proizvodnjo optičnih kablov.

30+ države

Leta 2008 je ustanovil mednarodni prodajni oddelek in prodajal optične kable v več kot 30 državah in imel 18 let bogatih izkušenj z izvozom kablov.

• Temperatura transporta/skladiščenja: -20 stopinj do +60 stopinj

• Standardna dolžina koluta: 5 m, 10 m, 20 m, 35 m, 45 m, 50 m, 75 m, 100 m, 150 m, 200 m, 300 m;
• Na voljo so tudi druge dolžine.

1. 24-ura-ena na-spletna storitev za zagotavljanje učinkovite podpore.
2. Premišljen sprejem strank od hotelske rezervacije do obiska tovarne.
3. Izjemno previden v celotnem procesu od potrditve naročila do odpreme izdelka.

FTTH spustni kabel-Tiskanje s črnilom

Ploski kabel-Plazma tiskanje

Zunanji kabel GYTC8S-Tisk iz železa

Premostitveni kabel- SC/UPC-SC/APC

GYTC8S 24 jedrni -leseni boben

FTTH kabel-1km boben

FTTH kabel-kartonsko pakiranje

Patch kabli-paletni paket





Patch kabli v dostavi na palete

FTTH kabel v kartonski embalaži

Ploščati kabel v paketu iz vezanega bobna

Kompozitni boben, poln naložen v kontejner

Fotografija nalaganja masivnega lesenega bobna





## I. Osnovne definicije: Razčlenitev imen

### 1. SC priključek

SC (standardni priključek): kvadratni priključek za optična vlakna s pritiskom{0}}za vleko, 2,5-mm keramični obroček, vstavljanje in odstranjevanje-brez orodja, najpogosteje uporabljen v prostorih z opremo in širokopasovnem PON. Razlikuje se po barvi lupine:

- **SC/UPC**: Modra lupina, poliranje rahlo konveksne površine 0 stopinj

- **SC/APC**: zelena lupina, 8-stopinjsko poliranje

### 2. Glavne razlike pri poliranju končne površine UPC/APC

Primerjalna tabela: optični konektorji SC/UPC proti SC/APC

### 3. Kaj je priključni kabel SC/UPC-SC/APC?

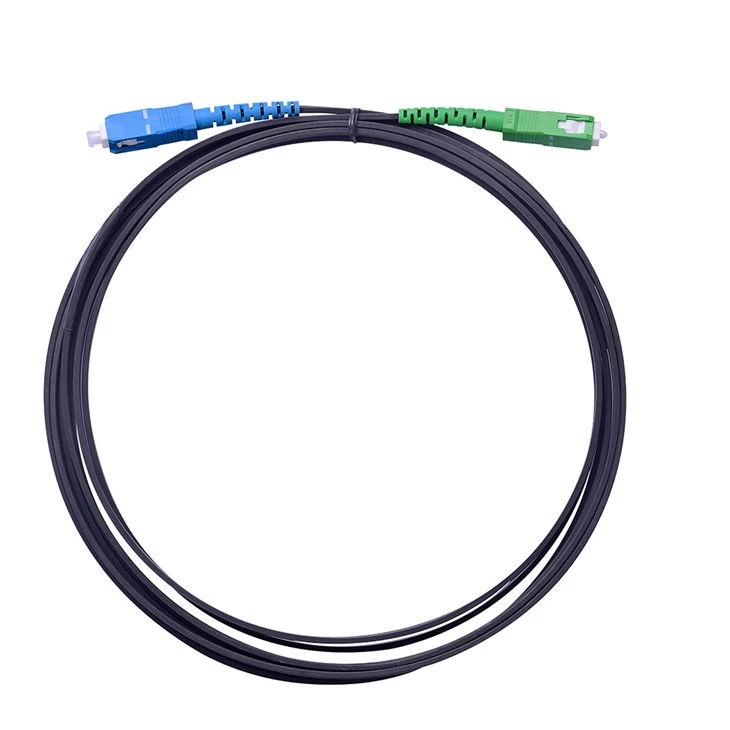

**Eno-mode hibridni povezovalni kabel iz optičnih vlaken z modrim priključkom SC UPC na enem koncu in zelenim priključkom SC APC na drugem.** Posebej je zasnovan za navzkrižne-sistemske povezave, kjer je en konec UPC in drugi APC, kar odpravlja potrebo po dodatnih adapterjih in zmanjšuje sekundarne izgube in morebitne točke okvare.

## II. Struktura in specifikacije

1. **Vrsta optičnih vlaken**: samo **eno-način 9/125 μm OS2 (G.652D/G.657A1/A2)**, večnačinovni brez postopka APC, brez večnačinskih povezovalnih kablov SC/UPC-SC/APC.

2. **Vrsta kabla**

- Enoj-jedrni Simpleks: 1 vlakno, enosmerni prenos;

- Duplex: 2 vlakni, eno oddajno in eno sprejemno, dvosmerna komunikacija;

3. **Zunanji plašč**

- Standardni PVC: rumeni standardni povezovalni kabel za notranjo uporabo;

- LSZH Low Smoke Halogen-brez: za računalniške sobe in scenarije požarne zaščite zgradb;

- Izbirni 0,9 mm tesno-zapakirani okrogli povezovalni kabli 2,0/3,0 mm;

4. **Navadne dolžine**: 0,5 m/1 m/2 m/3 m/5 m/10 m/15 m/20 m itd., prilagodljivo.

## III. Ključna optična zmogljivost (industrijski standard)

1. **Insertion Loss IL**: Eno-ended manj kot ali enako 0,3 dB, celoten patch kabel manj kot ali enako 0,5 dB;

2. **Return Loss RL**: konec UPC Večji ali enak -50dB, konec APC Večji ali enak -60dB;

3. Življenjska doba vstavitve/odstranitve: večja ali enaka 1000 ciklom stabilnega delovanja;

4. Delovna temperatura: -40 stopinj ~ +85 stopinj.

## IV. Osnovni primeri uporabe (zakaj uporabljati ta hibridni priključni kabel?)

Edini bistveni primer uporabe tega priključnega kabla je **neusklajenost med novimi in starimi vmesniki opreme** v podatkovnih centrih/širokopasovnih omrežjih:

1. **FTTH PON širokopasovni podatkovni centri**

Vrata opreme OLT so večinoma **SC/APC (zelena)**, medtem ko so optična vrata povezovalnih plošč in stikal notranjega omrežja podatkovnega centra **SC/UPC (modra)**. Uporaba tega priključnega kabla za neposredno povezavo razdelilnika in stikala nadomešča "povezovalni kabel + adapter s prirobnico," kar zmanjša izgube.

2. **Cable TV CATV Fiber-Coaxial Convergence Network** Sprednji-RF optični oddajnik je APC (Anti-Anti{3}}Reflection Interference Analog Television Signal), podatkovno stikalo pa je UPC, ki omogoča kabelski-prenos in medsebojno povezavo za kabelsko televizijo in širokopasovno povezavo.

3. **Nadgradnje operaterskega omrežja** Obstoječe povezovalne plošče UPC v starih sobah z opremo je mogoče nadgraditi z novo opremo XGS-PON/50G-PON APC brez zamenjave celotnega sistema ožičenja, kar ponuja nizko-stroškovne nadgradnje združljivosti.

4. **Instrumenti za laboratorijsko in optično testiranje hibridnega prenosa** Vrata instrumentov vključujejo digitalna vrata UPC in RF testna vrata APC za preizkušanje optičnih poti med-končnimi točkami.

## V. Pomembne prepovedi uporabe in previdnostni ukrepi

1. **Ne vsiljujte neposredne povezave med prirobnicama UPC in APC** Prisilna povezava med prirobnicama UPC in APC s poševnino 8 stopinj in ravno površino pod kotom 0 stopinj bo ustvarila ogromno zračno režo: vstavljena izguba se bo povečala za 10~15 dB, kar bo povzročilo resno izgubo paketov, statiko na televiziji in dolgoročno -poškodbo keramičnega obroča in konektorja.

→ **Za prehod je treba uporabiti vnaprej-pripravljen SC/UPC-SC/APC hibridni priključni kabel; običajni adapterji s prirobnico niso sprejemljivi.**

2. **Razločite polarnost obeh koncev; ne obračajte jih ali mešajte.**

Konec APC mora biti povezan z RF opremo PON OLT ali CATV; konec UPC mora biti povezan s stikalom ali podatkovno povezovalno ploščo.

Če je APC priključen na navadno stikalo, čezmerna povratna izguba nima negativnega vpliva, vendar je strošek višji; povezava UPC z optičnim modemom PON bo povzročila prekinitev omrežne povezave in napako pri registraciji zaradi refleksije.

3. **Konec mora biti čist.**
Poševna površina APC je bolj nagnjena k nabiranju prahu. Pred priklopom in odklopom ga očistite s čistilnim papirjem za optična vlakna in brezvodnim alkoholom, da preprečite poslabšanje odseva.

4. **Hitro razlikovanje barv.**
Modri ​​priključek=UPC (stran digitalne opreme), zeleni priključek=APC (stran opreme PON/oddajanja), da preprečite zmedo med namestitvijo.

## VI. Primerjava s povezovalnimi kabli Same-Endface

1. SC/UPC-SC/UPC: Čisti digitalni intranet, podatkovni center, brez scenarijev PON/CATV;

2. SC/APC-SC/APC: Full PON, kabelska TV s polno-povezavo;

3. SC/UPC-SC/APC: **Namenjeni prehodni povezovalni kabel za križne-končne hibridne sisteme**, najpogosteje uporabljen prehodni kabel za nadgradnje podatkovnih centrov.

## VII. Priporočila za izbiro

1. Običajni notranji podatkovni center: rumen PVC 3,0 mm eno-jedro/dvojedro-jedro;

2. Pisarniške zgradbe, požarne nadzorne sobe: Izberite LSZH z nizkim -dimnim halogenom-ohišjem;

3. Ukrivljeni kabli-na dolge razdalje: izberite enomodno-neobčutljivo vlakno G.657;

4. Dajte prednost tovarniško-montažnim povezovalnim kablom. Ročno brušenje mešanih koncev na mestu -je prepovedano zaradi nenadzorovanih izgub.
